概要
这时一款采用外部信号作为收录开始的数据采集器，最高采样频率50MHz，拥有40M数据传输内存，最多可收录500G数据。
特征
- 应用于搭载PCI总线的WINDOWS 计算机系统。
- 基本配置为8CH，采样频率为2MHz/CH。
- 外部TTL波形作为收录开始信号，Ch1-8也可作为超值触发器来使用。
- 最多可收录500G数据到硬盘。

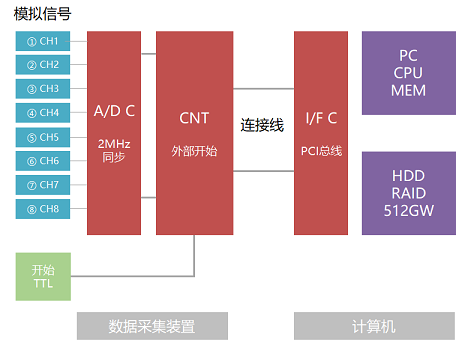

流程图
工作流程
| 开始准备 | → | 等待外部开始信号 |
| 外部开始 | → | 开始收录 |
| → | 数据收录：64G数据/CH 持续9小时 | |
| ...... | ...... | |
| 指定容量保存 | → | 收录结束 |
技术参数
| 名称 | EC-6902 | EC-6903 | EC-6904 | EC-6905 | EC-6908 |
|---|---|---|---|---|---|
| 采样频率 | 1MHz | 2MHz | 10MHz | 20MHz | 40、50MHz |
| 输入通道 | 4~40CH | 2~20CH | 2~4CH | 1~2CH | 1CH |
| 定时器 | 0.1μSec～1μSec | ||||
| 分辨率 | 16bit | ||||
| 转换精度 | ±0.1%(满量程) | ||||
| 输入范围 (出厂时固定) |
±2V、±5V、±10V | ±1V、±2V、±5V | |||
| 信号形式 | 单端 | ||||
| 输入阻抗 | 约1MΩ | 约50Ω | |||
| 采样模式 | 所有通道同步采样 | ||||
| 变换代码 | 二进制 | ||||
| 通道指定 | 指定最后通道 | ||||
| 总线类型 | PCI | ||||
| 外部开始 | TTL负理论 | ||||
| 外部时钟 | TTL负理论 | ||||
| 预触发 | TTL负理论 | ||||
| 合成位 | 数据的上几位作为数字信号输入来使用 | ||||
其它技术参数
| 接口卡 | 接口卡 EC-2180 |
总线类型 | PCI(33MHz/32位) |
|---|---|---|---|
| 外形尺寸 | 175mm(W)×98mm(H)(不包括突起部分) | ||
| 供给电源 | +3.3V、+5V | ||
| 使用环境 | 温度：+5℃～+35℃ 湿度：20%～85% |
||
| I/F电缆 | 使用连接 | 3M公司101A0-6000、103A0-A200-00 | |
| 使用材料 | AWG28×50P双绞线 | ||
| 线缆长度 | 线的标准配置为1m长，如需变更长度，请与本公司联系 | ||
| 机箱1 | 4插槽机箱 (对应16CH) |
外形尺寸 | 199mm(H)×268mm(W)×384mm(D) |
| 重量 | 约10kg | ||
| 耗电量 | 标准耗电约为20VA，不同型号略有不同 | ||
| 机箱2 | 1插槽机箱 (对应4CH) |
外形尺寸 | 199mm(H)×132mm(W)×334mm(D) |
| 重量 | 约4kg | ||
| 耗电量 | 标准耗电约为20VA，不同型号略有不同 | ||
| 机箱-其它 | 供给电源 | AC100V±10%、50/60Hz | |
| 使用环境 | 温度：+5℃～+35℃ 湿度：20%～85% |
